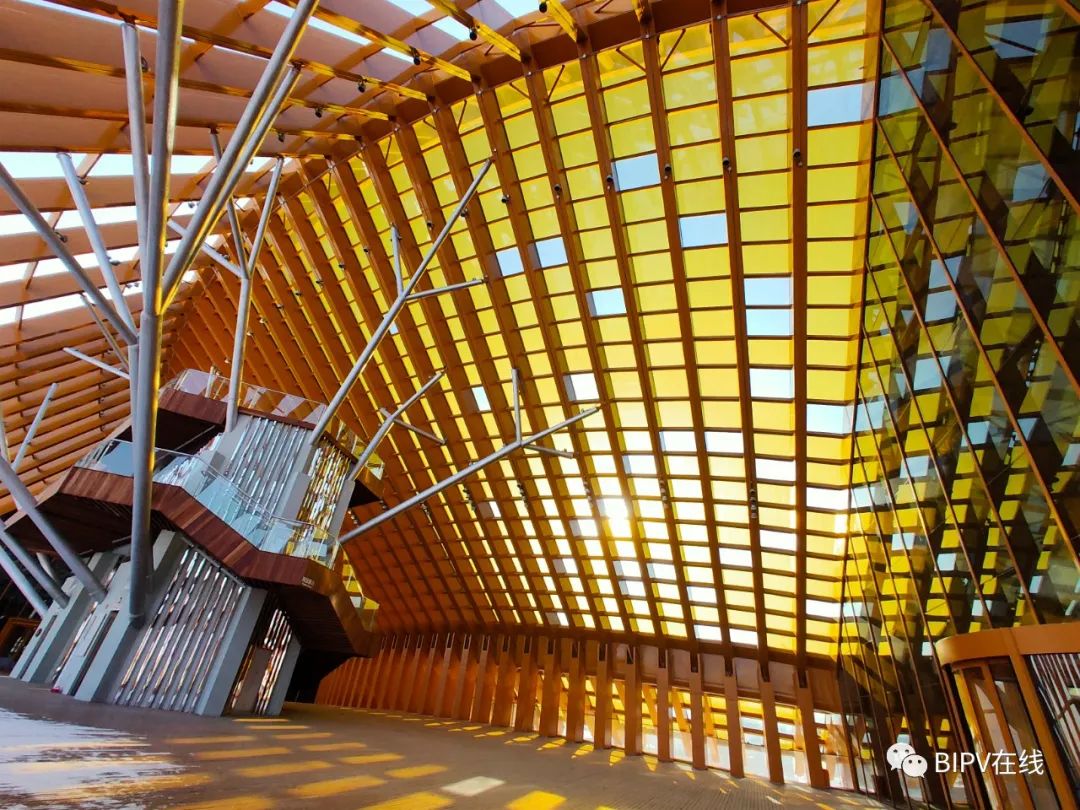

▲ 世園會中國館金色透光光伏采光頂

BIPV系統的電氣系統和常規分布式光伏電站類似，一般由光伏組件方陣、直流匯流箱、逆變器、交流配電柜、布線系統和監測系統等設備組成。電氣設計主要解決以下問題：

 1、合理布置光伏發電建材，進行科學的串并聯設計，保證線路規整、隱蔽；

 2、合理選型電氣設備，滿足安全、功能需求的前提下，進行經濟性控制；

3、根據并網接入要求，確定適當?shù)牟⒕W形式、并網電壓等級，并按電網要求配置相關電氣保護及功能。

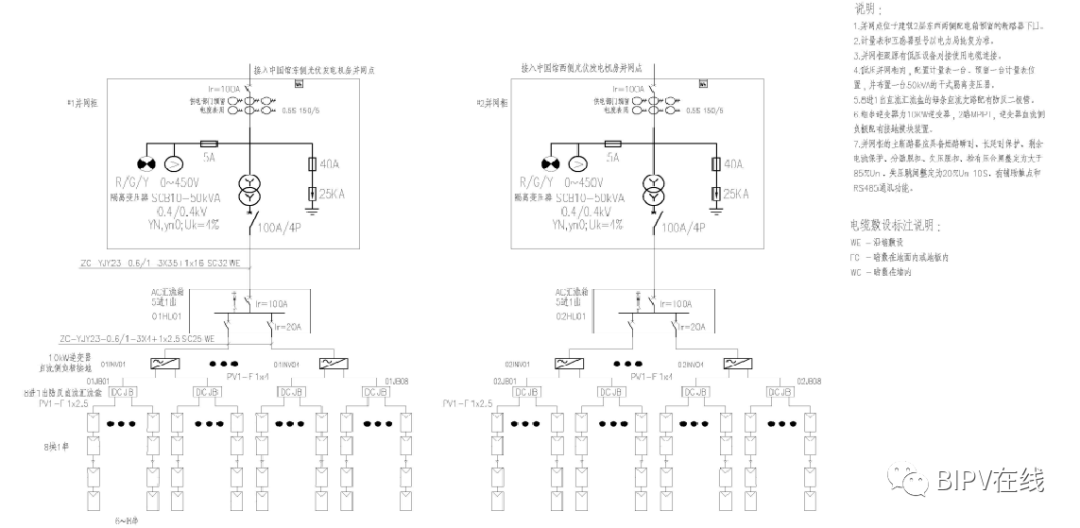

▲ 世園會中國館電氣系統圖

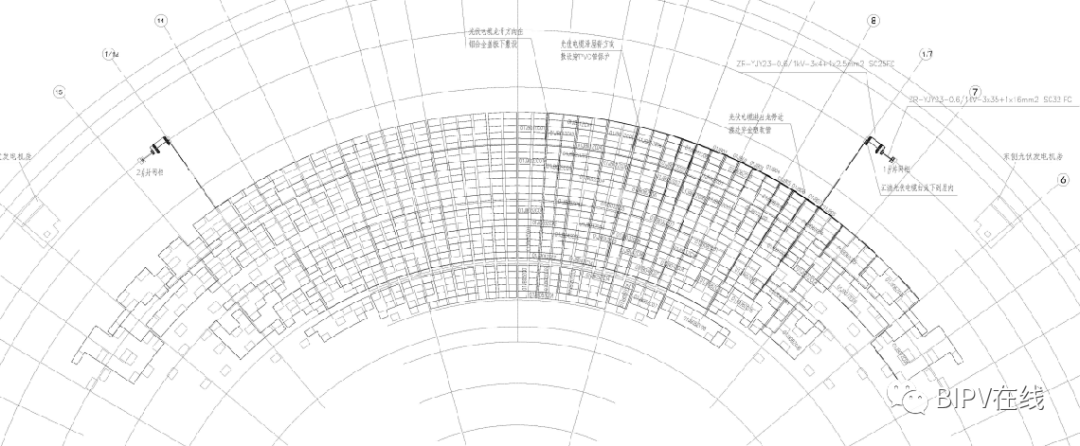

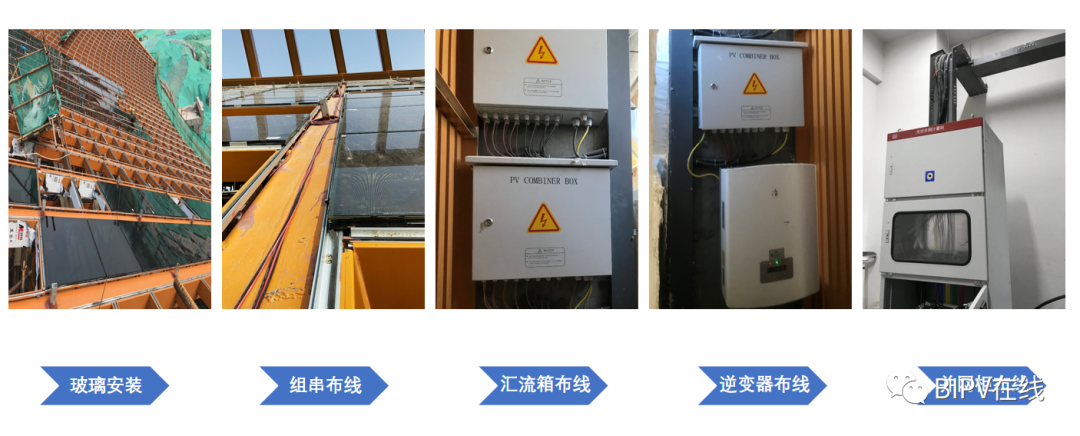

▲ 世園會中國館電纜走線設計

BIPV系統電氣設計應遵循以下原則：

1、光伏幕墻系統按照就近分散接入，就地平衡消納的原則進行設計。單個并網點參考裝機容量不大于400kW，采用三相接入；裝機容量8kW及以下，可采用單相接入。低壓并網多個并網點累計容量不大于400kW。

2、并網點應安裝易操作，具有明顯開斷指示、具備開斷故障電流能力的低壓并網專用開關,專用開關應具備失壓跳閘及檢有壓合閘功能，失壓跳閘定值宜整定為20%UN、10秒，檢有壓定值宜整定為大于85%UN。

3、逆變器應符合國家、行業相關技術標準，具備高/低電壓閉鎖、檢有壓自動并網功能（檢有壓 85%UN自動并網）。

4、分布式電源接入低壓總開關，要求在配變低壓母線處裝設反孤島裝置；低壓總開關應與反孤島裝置間具備操作閉鎖功能，母線間有聯絡時，聯絡開關也應與反孤島裝置間具備操作閉鎖功能。

5、分布式電源接入380伏電網時，宜采用三相逆變器；分布式電源接入220伏配電網前，應校核同一臺區單相接入總容量，防止三相功率不平衡情況。

6、分布式電源功率因數應在0.95（超前）～0.95（滯后）范圍內可調。
